基本組件

　　*製動架；

　　*相匹配的Ed型電力液壓推動器

應用領域

　　YWZ10係列的電力液壓鼓式製動器廣泛用於起重、運輸、冶金、礦山、港口、碼頭、建築機械等機械驅動裝置的減速或製動。

符合標準

　　YWZ10係列電力液壓鼓式製動器的安裝尺寸和製動力矩參數符合GB6333-86標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，製動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉製動襯墊與製動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側製動襯墊浮貼製動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推杆快速上升，並通過杠杆作用打開（釋放）製動瓦；

　　當斷電時，電力液壓推動器的推杆在製動彈簧力的作用下，迅速下降，並通過杠杆作用使製動瓦合攏（抱閘）。

使用條件

　　*使用地點的海拔高度符合GB755-2000；

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大於90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)安裝前的檢查：該係列的製動器工作前應進行全 麵檢查，即檢查製動器在運輸或儲存過程中是否損壞或缺件，檢查製動輪表麵是否清潔，如果有油或其他汙垢，應清潔幹淨。

　　b)運行前的檢查：製動器在運行前應全 麵進行檢查，檢查各項調整是否準確無誤，各部分的鎖緊螺母是否鎖緊，推動器的接線是否正確。

　　c) 試運行：通過檢查一切正常後，製動器應在主機上無載試運行數次，讓製動襯墊進行一定的磨合，從而使之與製動輪的貼合良好。

　　d）保養說明：①檢查各鉸接處是否磨損；

　　②製動器的結構運動是否正常，各調節螺母是否鎖緊；

　　③推動器的升起高度是否符合相關規定；

　　④推動器的運行是否正常，液壓油是否足量，有無漏油或滲油現象；

　　⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；

　　⑥檢測製動塊是否正常貼合在製動輪上，摩擦麵的狀況是否完好，是否有油膩或髒汙痕跡。

　　當製動襯墊的厚度δ超過標準數值時，需要更換新的製動襯墊。

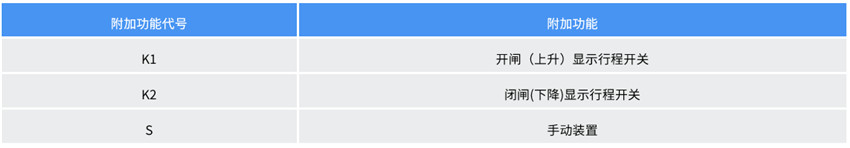

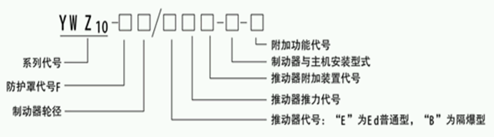

型號意義
