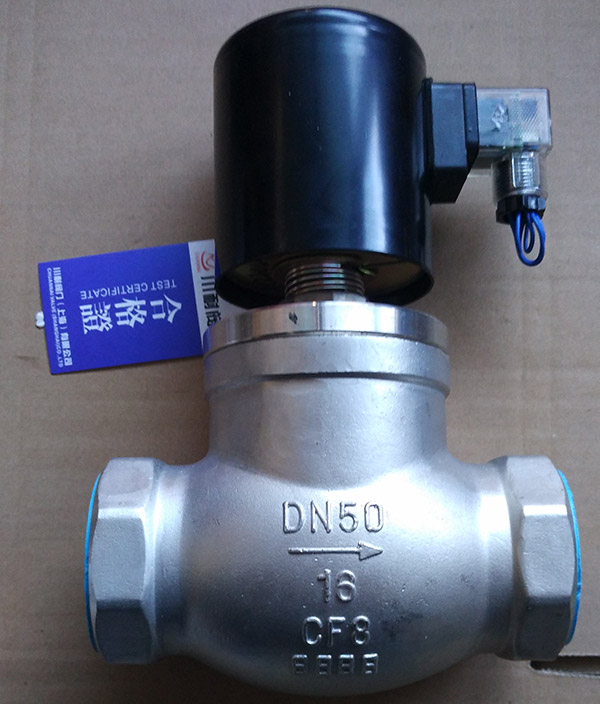

ZQDF蒸汽電磁閥
ZQDF不鏽鋼蒸汽電磁閥采用分布直動式結構標準，具有多重密封材質，上海天美传媒在线观看生產的ZQDF蒸汽電磁閥不鏽鋼材質標準，性能穩定可靠，特別是電站、電廠用的防爆型ZQDF不鏽鋼蒸汽電磁閥功耗低、壽命長、連續通電48小時不發熱等突出優點，廣受用戶歡迎和信賴。
ZQDF蒸汽電磁閥技術標準：
公稱通徑 DN15-250
原理結構 分步直動式
閥體材質 SS304、321、302（SS316批量可特製）
密封材料 NBR、FKM、PTFE、紫銅
ZQDF適用流體 氣體、液體,蒸汽、真空、導熱油等
環境溫度 -25℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C2:-20~90℃,C5: -25~220℃
流體粘度 ≤22mm2/S（50mm2/S以下可特製）
連接方式 法蘭
安裝方式 水平，線圈向上（禁止垂直安裝）
防護等級 普通線圈IP54，防爆線圈IP65
1.信號反饋裝置限於工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar
2.位置受限。S、X1、N同一台閥隻能選擇其中一種功能
3.手動裝置特點：直接打開主閥芯，無需壓差條件
ZQDF不鏽鋼蒸汽電磁閥安裝選型標準：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：Ex dⅡBT4
S 帶手動操作 可手動打開或關閉本閥
X1 遠程信號反饋 無源機械觸點，適用氣體介質
N 帶止回功能 限製流體單向流動，防止倒流
J 配節能模塊 降低線圈溫升和功耗，延長線圈壽命
不鏽鋼ZQDF蒸汽電磁閥電壓規範：
常規電壓 220V AC 50/60Hz24V DC
特製電壓 AC 50/60Hz：380V110V48V36V24V；DC：220V、110V、48V、12V
額定功率 AC:通徑≤25mm,45VA; ≥32mm,70VA；DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差 ±10%
電氣連接 普通型：標準接線盒；防爆型：M20ｘ1.5內螺紋,內置接線盒（可定製G1/2或NPT螺紋）
ZQDF不鏽鋼蒸汽電磁閥尺寸規格：
| 型號規格 | 通經 | Kv值 | 最小壓差 | 最大壓差(bar) | 特製常閉型 工作壓力範圍 |
||
| 標準型 | X1/N | 常閉型 | 常開型 | ||||
| DN15 | 15 | 2.8 | 0 | 1 | 16 | 8 | 1~40 |
| DN20 | 20 | 5.4 | 0 | 1 | 16 | 8 | 1~40 |
| DN25 | 25 | 8.5 | 0 | 1 | 16 | 8 | 1~40 |
| DN32 | 32 | 14 | 0 | 1 | 16 | 8 | 1~40 |
| DN40 | 40 | 18 | 0 | 1 | 16 | 8 | 1~40 |
| DN50 | 50 | 28 | 0 | 1 | 16 | 8 | 1~40 |
| DN65 | 65 | 40 | 0.05 | 16 | 8 | 2~25 | |
| DN80 | 80 | 65 | 0.05 | 16 | 6 | 2~25 | |
| DN100 | 100 | 100 | 0.1 | 16 | 6 | 2~25 | |
| DN125 | 125 | 150 | 0.1 | 16 | 3 | 2~25 | |
| DN150 | 150 | 250 | 0.1 | 16 | 3 | 2~25 | |
| DN200 | 200 | 420 | 0.1 | 16 | 3 | 2~25 | |
| DN250 | 250 | 660 | 0.1 | 16 | 3 | 2~25 | |

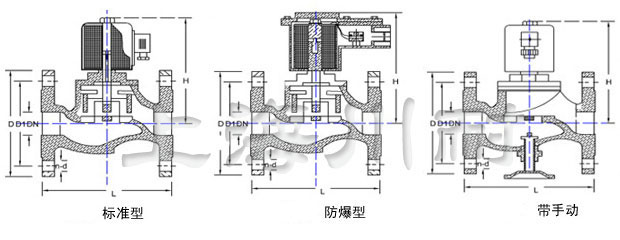

ZQDF蒸汽電磁閥結構圖：
