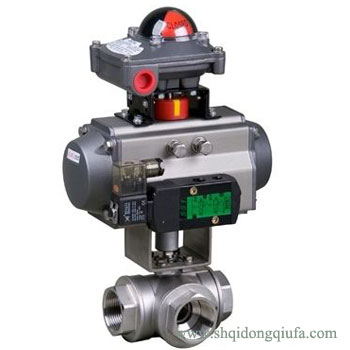

當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動三通球閥 > 氣動內螺紋三通球閥 Q614F Q615F氣動內螺紋三通球閥 Q614F Q615F
氣動內螺紋三通球閥結構規格標準，專業Q614F Q615F氣動三通內螺紋球閥生產廠家，常見氣動內螺紋三通球閥有兩種結構，L型（Q614F）和T型（Q615F）。
其中L型適用於介質的流向切換，能使相互垂直的兩個通道聯通，T型適用於介質的分流，合流或流向切換。雙層閥杆填料符合國標和美標的泄露測試要求，在係統泄壓後無需拆下整個閥體就能進行檢查和維修。
氣動內螺紋三通球閥產品特點：
1、氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控製閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控製。氣動三通內螺紋球閥流通能力大，可控製氣體、液體、蒸汽，更適用於控製高粘度，纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
內螺紋氣動三通球閥生產標準：
| 閥體形式 | 不鏽鋼三通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN15～50mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa |
| 連接形式 | 螺紋式(適用於1/2"～2") |
| 壓蓋型式 | 螺母旋緊式 |
| 密封填料 | V型聚四氟乙烯填料、PPL高溫密封材料 |
三通氣動螺紋球閥尺寸規格：
| Q614F Q615F氣動內螺紋三通球閥規格尺寸 | |||||||
| DN | G | L | L1 | H | W | ||
| mm | in | ||||||
| 15 | 1/2″ | 12 | G1/2″ | 60 | 30 | 110 | 140 |
| 20 | 3/4″ | 15 | G3/4″ | 74 | 37 | 115 | 140 |
| 25 | 1″ | 20 | G1″ | 80 | 40 | 120 | 140 |
| 32 | 1 1/4″ | 25 | G1 1/4″ | 104 | 52 | 135 | 164 |
| 40 | 1 1/2″ | 34 | G1 1/2″ | 114 | 57 | 145 | 164 |
| 50 | 2″ | 48 | G2″ | 140 | 70 | 190 | 190 |

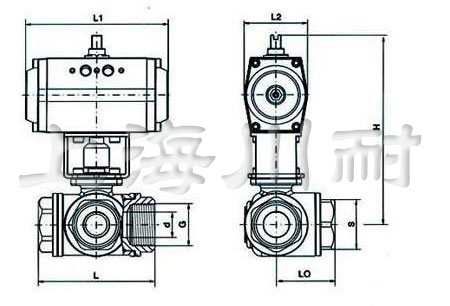

氣動內螺紋三通球閥結構圖：
