膜片式不鏽鋼電磁閥

發布時間：2010-05-04　瀏覽：次

膜片式不鏽鋼電磁閥規格參數：
公稱通徑 DN8-50mm
原理結構分步直動式、先導式
閥體材質黃銅、SS304不鏽鋼
密封材料 NBR、FKM（通徑≥15mm）
環境溫度 -10℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C2：-10℃～90℃
適用流體氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式內螺紋
安裝方式水平安裝，線圈向上

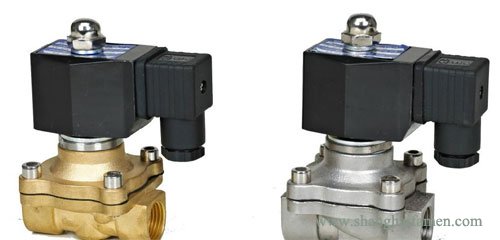

膜片式不鏽鋼電磁閥

膜片式不鏽鋼電磁閥選用標準：
代號功能名稱    功能說明
K     常開型     通電閥關，斷電閥開
E     防爆型     防爆等級：ExmⅠ/ⅡT4
T     帶定時器   可以設定開、關間隔時間
注：防爆型不能帶定時器。

膜片式不鏽鋼電磁閥、內螺紋膜片式不鏽鋼電磁閥電氣標準：
電源電壓     220V AC 50/60Hz 24V DC
先導式功率   AC：通徑≤8mm,12VA; ≥22mm,23VA；DC：通徑≤8mm,11W;≥22mm,12W
直動式功率   AC：通徑≤15mm,23VA; ≥20mm,25VA；DC：通徑≤15mm,12W;≥22mm,22W
電壓公差     ±10%
電氣連接     普通型：標準接線盒
防爆型：     M14＊1.5，1.5M導線

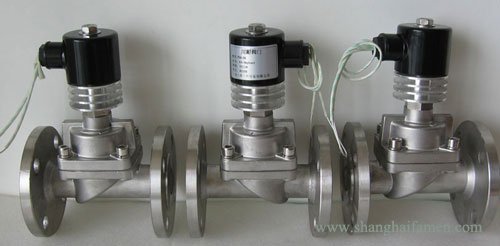

膜片式不鏽鋼電磁閥

膜片式不鏽鋼電磁閥型號尺寸標準：

型號規格	接口G	通徑[mm]	Cv值	最小壓差［bar］		最大工作壓力［bar］
				最小壓差［bar］		最大工作壓力［bar］
				直動式	先導式	直動式	先導式
DN10A	1/4	10	1.4	N0	0.2	N0	10
DN10B	3/8、1/2	10	1.63	N0	0.2	NO	10
DN15	1/2、3/4	15	2.8	N0	0.2	NO	10
DN20	3/4	20	4.6	N0	0.2	NO	16
DN25A	1	22	5.8	N0	0.2	NO	16
DN25B	1	25	8.3	NO	0.2	NO	16
DN32	1 1/4	38	18	NO	0.5	NO	16
DN40	1 1/2	40	21	NO	0.5	NO	16
DN50	2	50	32.6	NO	0.5	NO	16

膜片式不鏽鋼電磁閥應用範圍：

膜片式不鏽鋼電磁閥廣泛應用於軍工、石化電力、造船業、冶金鋼鐵、電鍍塗裝、燃氣燃油、環保設備、吹灰除塵、分析測量儀器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等係統和設備中。

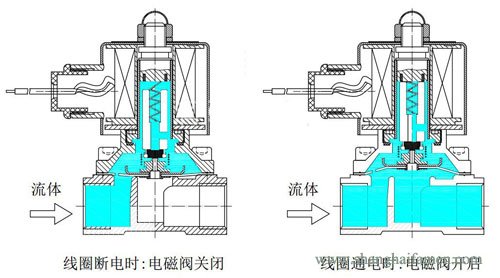

內螺紋膜片式不鏽鋼電磁閥結構圖：
