氣動高溫一體式球閥

發布時間：2009-07-06　瀏覽：次

氣動高溫一體式球閥采用一體式加長流道結構，高溫型氣動球閥的密封圈采用了全自動CNC加工工藝和添加石墨或者陶瓷等高溫材料，大大提高了氣動球閥耐高溫性能和使用壽命、自密封的能力。氣動高溫一體式球閥通過氣動執行器轉軸帶動閥杆驅動球體旋轉，閥體內腔即打開。
氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。Q球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，Q球閥廣泛用於石油、化工、橡膠、造紙、製藥等行業，可替代截止閥、柱塞閥、快速排汙閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

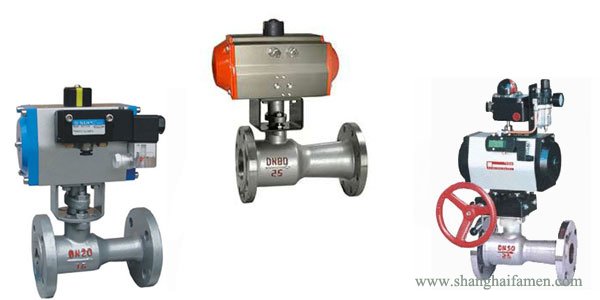

氣動高溫一體式球閥

氣動高溫一體式球閥規格標準：

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
CNQQ-16C/P	1.6	2.4	1.8	-28～+600 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
CNQQ-16C/P	2.5	3.8	2.8	-28～+600 (PPL）	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

氣動高溫一體式球閥材質說明：

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不鏽鋼、304、316
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3	球	不鏽鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥杆	碳素鋼、鉻不鏽鋼
7	手柄	碳鋼

氣動高溫一體式球閥尺寸參數：

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
CNQQ-16C/P	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

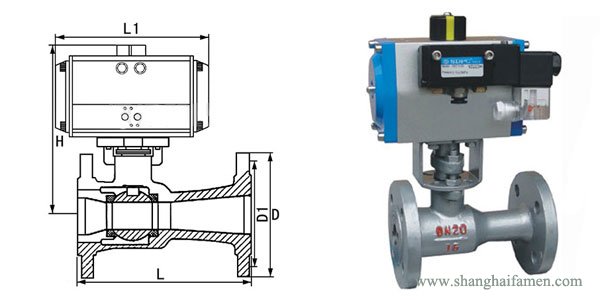

氣動高溫一體式球閥結構圖：

氣動高溫一體式球閥結構圖
