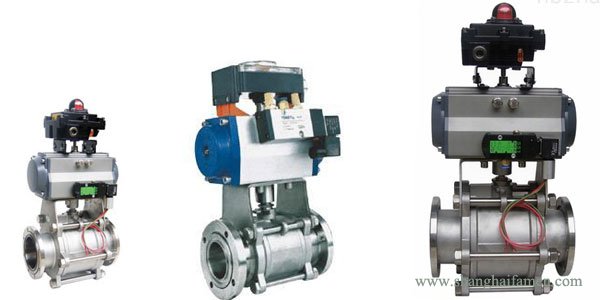

氣動真空球閥

發布時間：2009-07-14　瀏覽：次

氣動真空球閥是上海天美传媒在线观看閥門廠依據GMP標準專業生產的真空類氣動球閥，型氣動球閥主要用於壓力在1.25×10-7～6.5×105Pa的真空係統環境中，以打開或隔斷氣流的控製裝置，型氣動高真空球閥廣泛適用於各類氣體、液體等正、負壓力管道和設備中。

氣動高真空球閥是通過電磁換向閥改變氣路方向，控製執行氣缸來驅動球閥，達到接通或切斷真空(壓力)係統管道路中的介質流。氣動高真空球閥應用於真空、乳製品、酒業、生物工程、食品、製藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。

氣動真空球閥材質規格：

閥體	閥杆	閥蓋	密封件
不鏽鋼	不鏽鋼	不鏽鋼	PPL、氟橡膠、丁腈橡膠、四氟乙烯

氣動高真空球閥的特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下使用；
5、由於球閥全通導，又能達到超高真空要求，所以也能適用於加速器真空係統。

閥門漏率	≤1.3×10^-4Pa.L/S.
適用溫度	-30～+150℃ -30～+150℃（PPL密封）
氣源壓力	0.4～0.6MPa
適用範圍
連接型式	使用壓力範圍（Pa）
活套法蘭（GB6070）	0.6×10⁶～1.3×10^-4
焊接法蘭（GB6070）	1.6×10⁶～1.3×10^-4
快卸法蘭（GB4982）	0.1×10⁶～1.3×10^-4
螺紋連接	1.6×10⁶～1.3×10^-4

螺紋連接型氣動真空球閥尺寸：

型號	DN	G	H	E	L
CNQZ-10（G）	10	1/4"	153	104	68
CNQZ-16（G）	16	1/2"	155	104	72
CNQZ-20（G）	20	3/4"	160	104	82
CNQZ-25（G）	25	1"	163	140	90
CNQZ-32（G）	32	1-1/4"	180	140	112
CNQZ-40（G）	40	1-1/2"	186	140	120
CNQZ-50（G）	50	2"	233	164	145
CNQZ-63（G）	63	2-1/2"	272	164	185
CNQZ-80（G）	80	3"	351	190	210
CNQZ-100（G）	100	4"	370	190	260

法蘭連接型氣動真空球閥尺寸：

型號	DN	D	Do	H	E	L	n-φc
CNQZ-10（F）	10	55	40	153	105	84	4-φ6.6
CNQZ-16（F）	16	60	45	155	130	84	4-φ6.6
CNQZ-25（F）	25	70	55	163	165	114	4-φ6.6
CNQZ-32（F）	32	90	70	180	165	140	4-φ9
CNQZ-40（F）	40	100	80	186	190	160	4-φ9
CNQZ-50（F）	50	110	90	233	190	170	4-φ9
CNQZ-63（F）	63	130	110	272	250	195	4-φ9
CNQZ-80（F）	80	145	125	351	250	203	8-φ9
CNQZ-100（F）	100	165	145	370	280	280	8-φ9

快裝法蘭連接型氣動真空球閥尺寸：

型號	DN	D1	D	H	E	L
CNQZ-10（KF）	10	12.2	30	153	104	84
CNQZ-16（KF）	16	17.2	30	155	104	84
CNQZ-25（KF）	25	26.2	40	163	140	114
CNQZ-32（KF）	32	34.2	55	180	140	140
CNQZ-40（KF）	40	41.2	55	186	140	160
CNQZ-50（KF）	50	52.2	75	233	164	170

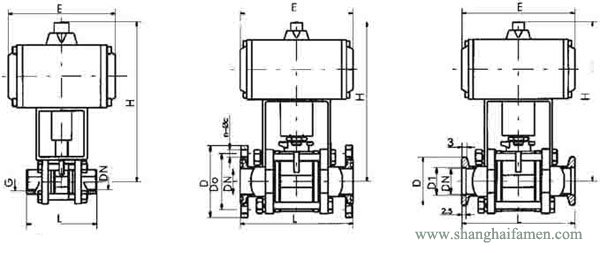

氣動真空球閥結構圖：
