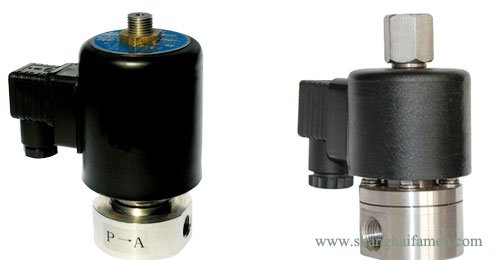

微型真空電磁閥

發布時間：2008-06-24　瀏覽：次

微型真空電磁閥的優點是耗電量低，節省能源；一般采用不鏽鋼、黃銅、球墨鑄鐵等材質。微型真空電磁閥介質為純淨空氣或其他氣體。該微型真空電磁閥的介質溫度由使用橡膠的極端溫度所決定：一般叮腈橡膠-20到+80℃之間，氟橡膠-20～+110℃，四氟乙烯130℃以內。
微型真空電磁閥一般采用水平式安裝，也可以在定貨時說明安裝方式後，可根據需要安裝。公稱通徑在200mm以上的閥門最好是采用水平安裝方式。

微型真空電磁閥規格參數：
公稱通徑   DN1-12
原理結構   直動活塞式
閥體材質   SS304
密封材料   NBR、FKM、PTFE
環境溫度   -25℃～+60℃（防爆型-20℃～+50℃）
流體溫度   C2:-10~90℃,C3: -15~120℃
適用流體   氣體、液體、蒸汽、熱水、低真空等
安裝方式   水平安裝，線圈向上
連接方式   內螺紋（國標、NPT）
流體粘度   ≤22mm2/S
防護等級   IP65（塑封線圈、防爆型）、IP54（常開、三通）

微型真空電磁閥接線標準：
電源電壓   220V、110V、24V AC 50/60Hz；24V、12V DC
電壓公差   ±10%
電氣連接   普通型：標準接線盒

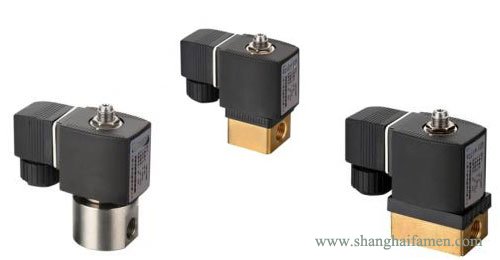

微型真空電磁閥

微型真空電磁閥選型：
代號功能名稱功能說明
231   換向型通電：2流向→1，3關閉；斷電：2流向→3，1關閉
232   排氣型通電：1流向→2，3關閉
斷電：2流向→3，1關閉
E    防爆型防爆等級：ExmⅠ/ⅡT4
K    常開型通電閥關，斷電閥開
J    配節能模塊降低線圈溫升和功耗，延長線圈壽命
防爆型：M14＊1.5，1.5M導線

真空微型電磁閥尺寸接口：

型號規格	閥體接口	公共尺寸	二通外形尺寸[mm]			三通外形尺寸[mm]
型號規格	閥體接口	L	H常閉型	H常開型	H防爆型	頂端接口	H
CN1.5-23	1/8、1/4	40	75	90	95	M10X1	95
CN2-23	1/8、1/4	40	75	90	95	M10X1	95
CN3-23	1/8、1/4	40	75	90	95	M10X1	95
CN4-23	1/4	40	75	90	95	M10X1	95
CN5-23	1/4	50	80	95	100	M10X1	130
CN6-23	1/4	50	80	95	100	M10X1	130
CN8-23	1/4	50	80	95	100	M10X1	130
CN10-23	3/8	60	105	120	125
CN12-23	3/8	60	105	120	125

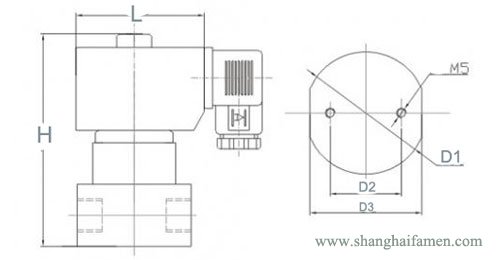

微型真空電磁閥結構圖：
