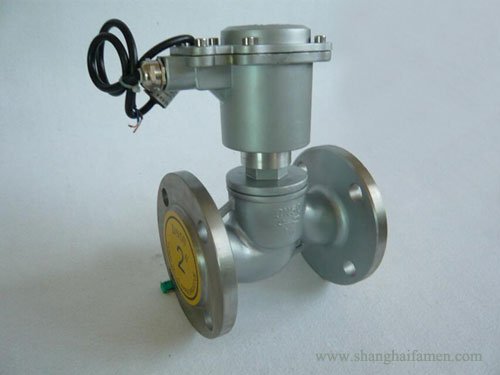

直動式防爆電磁閥

發布時間：2008-05-05　瀏覽：次

直動式防爆電磁閥根據通電狀態可分為常開和常閉型兩種結構，常閉型直動式防爆電磁閥斷電時電磁閥處於關閉狀態，當線圈通電瞬間閥芯受電磁感應產生強電磁力，閥芯克服彈簧彈力與閥瓣吸合瞬間開啟閥體，介質流通；當直動式防爆電磁閥線圈斷電時電磁力瞬間消失，動鐵芯在彈簧力的作用下複位，閥門關閉，介質停止流動，直動式防爆電磁閥具有結構簡單、動作可靠，在零壓差和微真空下正常工作。

防爆型直動式電磁閥規格參數：
公稱通徑　　DN15-250
原理結構　　直動式
閥體材質　　SS304、321、316、316L
密封材料　　NBR、FKM、PTFE、紫銅
適用流體　　氣體、液體,蒸汽、真空、導熱油等
環境溫度　　-25℃～+60℃（防爆型-20℃～+50℃）
流體溫度　　C2:-20~90℃,C5: -25~220℃
流體粘度　　≤22mm2/S（50mm2/S以下可特製）
連接方式　　法蘭螺紋卡箍
安裝方式　　水平，線圈向上（禁止垂直安裝）
防護等級　　普通線圈IP54，防爆線圈IP65
①.信號反饋裝置限於工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar
②.國家級防爆監督站檢驗合格
③.位置受限。S、X1、N同一台閥隻能選擇其中一種功能
④.手動裝置特點：直接打開主閥芯，無需壓差條件

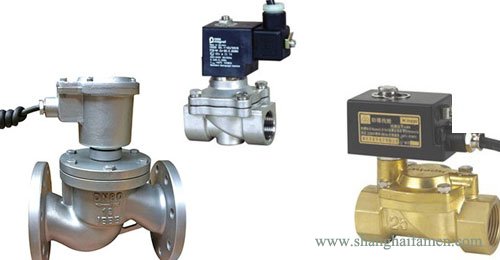

直動式防爆電磁閥

直動式防爆型電磁閥選型標準：
代號   功能名稱    功能說明
K     常開型      通電閥關，斷電閥開
E     防爆型      防爆等級：Ex dⅡBT4
S     帶手動操作可手動打開或關閉本閥
X1     遠程信號反饋無源機械觸點，適用氣體介質
N     帶止回功能限製流體單向流動，防止倒流
J     配節能模塊降低線圈溫升和功耗，延長線圈壽命

防爆型分步直動式電磁閥電壓選型：
常規電壓：220V AC 50/60Hz24V DC
特製電壓：AC 50/60Hz：380V110V48V36V24V：DC：220V、110V、48V、12V
額定功率：AC:通徑≤25mm,45VA; ≥32mm,70VA：DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差：±10%
電氣連接：普通型：標準接線盒；防爆型：M20ｘ1.5內螺紋,內置接線盒（可定製G1/2或NPT螺紋）

直動式防爆電磁閥技術規格標準：

型號規格	通經	Kv值	最小壓差		最大壓差		特製常閉型工作壓力範圍
型號規格	通經	Kv值	標準型	X1/N	常閉型	常開型	特製常閉型工作壓力範圍
DN15	15	2.8	0	1	16	8	1~40
DN20	20	5.4	0	1	16	8	1~40
DN25	25	8.5	0	1	16	8	1~40
DN32	32	14	0	1	16	8	1~40
DN40	40	18	0	1	16	8	1~40
DN50	50	28	0	1	16	8	1~40
DN65	65	40	0.05		16	8	2~25
DN80	80	65	0.05		16	6	2~25
DN100	100	100	0.1		16	6	2~25
DN125	125	150	0.1		16	3	2~25
DN150	150	250	0.1		16	3	2~25
DN200	200	420	0.1		16	3	2~25
DN250	250	660	0.1		16	3	2~25

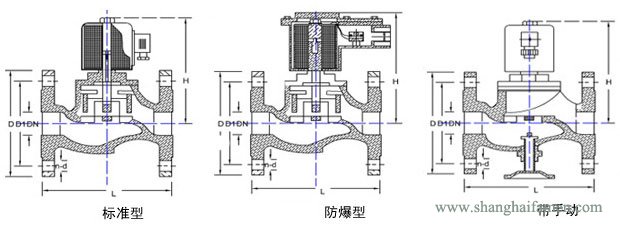

防爆型直動式電磁閥結構圖：
直動式防爆電磁閥結構圖
